Сгиб листового металла
В сплющенном состоянии изгиба листового металла факторами, влияющими на расчет по точности разворачивающейся длины, являются: изгиб внутреннего радиуса r, ширина нижней формы (V-образная канавка), фактическая толщина листового материала t и угол изгиба a. При расчете разворачивающейся длины материала гибкого листа нет явной формулы для расчета допустимого изгиба, и может быть найден только допустимый изгиб для другого внутреннего радиуса изгиба. Но внутренний радиус связан с фактической обработкой. Различные ширины V-образных пазов нижней головки приводят к разности внутреннего радиуса, что делает невозможным определение точности допуска к изгибу. Сгибание пособия обычно определяется эмпирически.
При изгибе листового металла мы обычно используем изгиб L, N и Z. Мы обсудим три разных способа изгиба:
L Изгиб
L fold: 90 градусов и не 90 градусов.

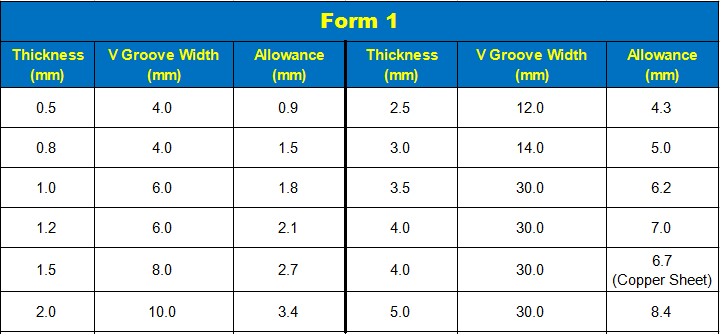

● Некоторый вывод в 90-х раз в форме 1:
L = A + B-Bend Allowance
L = A + B + 0,25 (2 * Π * r) {0,25 (2 * Π * r) размер нейтрального слоя}
● Не 90 градусов:
L = A + B + Компенсация ★ только для справки
T = 0,8 R = 0,5, 120 ° ≤q≤160 °, Компенсация составляет 0,1
160 °
T = 1,0 R = 0,5
120 ° ≤q≤145 °, Компенсация составляет 0,2
145 °
170 °
T = 1,2 R = 0,5, Компенсация такая же, как T = 1,0
T = 1,5 R = 0,5, 120 ° ≤q≤130 °, Компенсация составляет 0,3
130 °
150 °
170 °
180 ° -qq
L = A + B + ------ (2 * Π * r)
360 °
N Изгиб

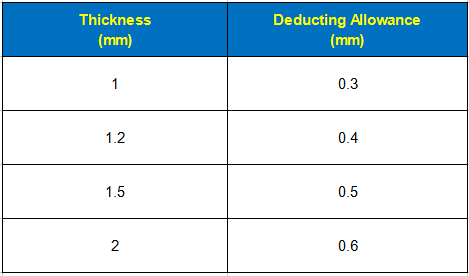

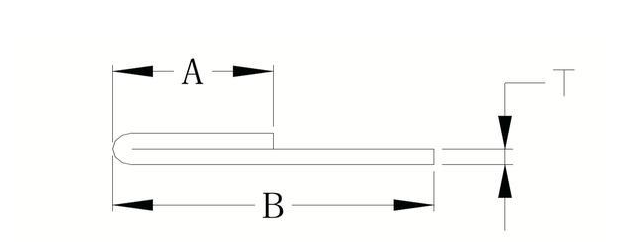

N fold (Возврат сбрасывания):
L = А + ВС

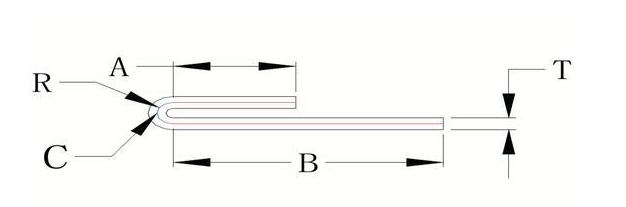

Не полностью вернуть складку (развернуть с использованием нейтрального слоя)
L = A + B + C, C = 0,5 (2 * П * R )
Z Изгиб
Z-вывод:
L = А + К

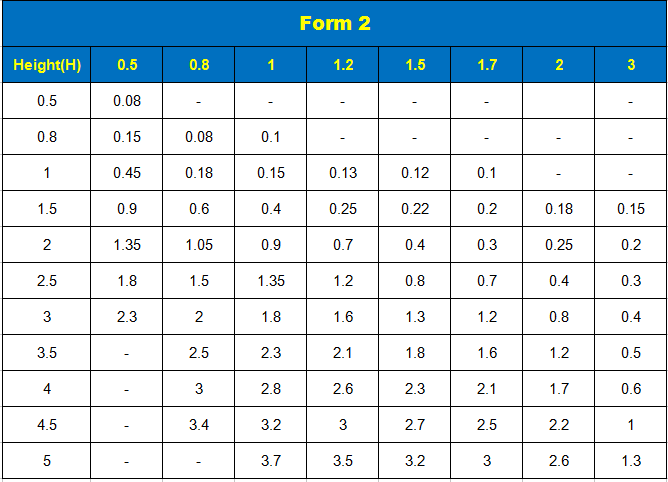

Примечание: после прилагаемого ограничения на изгиб для Z fold (Форма 2)
* Соответствующее значение K для высоты H, не указанное в Форме 2, может быть рассчитано в соответствии с тем, что у нас есть.
Например: T = 1,2, H = 1,4;
Из-за значения H (1,3) составляет от 1,0 до 1,5, поэтому K = (0,25-0,13) / 5 * 3 + 0,13, K = 0,2
Заметка:
1. Когда значение H (HT)
2. Когда значение H (HT) ≥V / 2 + 1,5 (на одном уровне меньше V-образная канавка в соответствии с толщиной материала), мы сначала согните лицевую сторону, а затем заднюю сторону.
3. Когда значение L
4. Когда значение L> V / 2 + 1,5, мы сначала сгибаем лицевую сторону, а затем заднюю сторону листов.
